Perspectiva de tres puntos: dibuja un edificio visto desde abajo

Te colocas al pie de un edificio y miras hacia arriba. Sus lados parecen acercarse a medida que suben. Si dibujas todas las verticales paralelas, puedes construir un edificio correcto visto con la mirada nivelada, pero perderás precisamente esa sensación de estar debajo.

La perspectiva de tres puntos permite organizar ese cambio. Dos fugas explican las direcciones de las fachadas; una tercera reúne las aristas verticales. En este ejercicio haremos un edificio sencillo de esquina, sin balcones ni adornos que disimulen los errores de construcción.

Antes de la regla: decide qué vista quieres contar

Prepara una hoja amplia, regla, HB, goma y un 2B para diferenciar planos. Si tienes una fotografía propia de un edificio visto desde abajo, úsala para observar la convergencia, pero evita las tomas con una deformación angular muy fuerte en los bordes.

En los diagramas verás una construcción deliberadamente clara: una esquina próxima, dos fachadas y tres puntos que organizan sus direcciones. Es un esquema para comprender las relaciones. En un dibujo más natural, alguno de los puntos puede quedar bastante fuera del papel.

No confundas «tercer punto» con «edificio alto». Lo decisivo es la orientación de la mirada. Puedes representar un rascacielos con verticales paralelas si mantienes la vista nivelada, o usar convergencia vertical para un edificio menor visto desde muy cerca y hacia arriba.

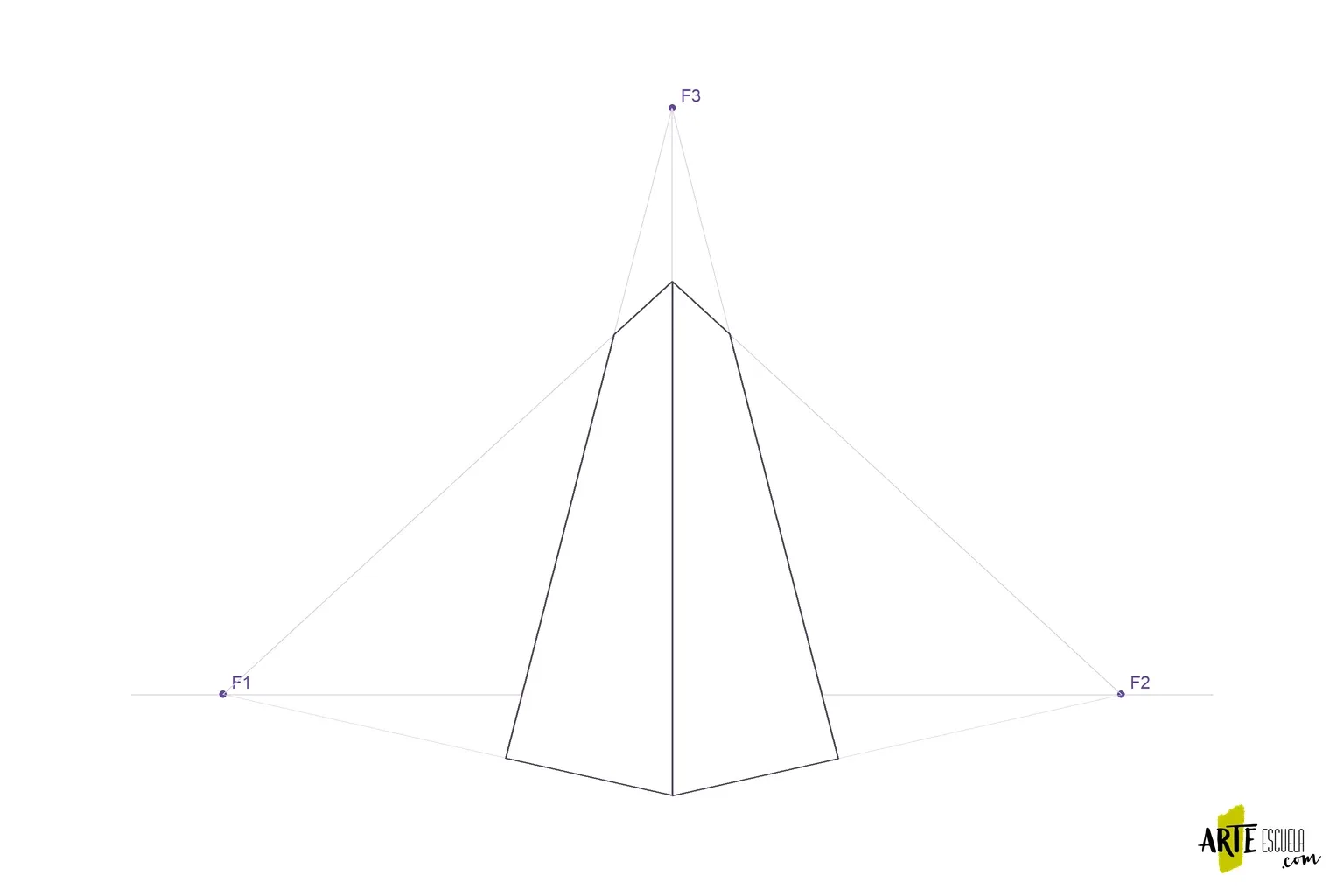

1. Organiza tres familias de líneas

Traza un horizonte bajo dentro de tu esquema y sitúa una fuga a cada lado. Coloca la tercera por encima del edificio. Desde el extremo inferior de la esquina más cercana, establece su arista ascendente hacia esa fuga superior y decide dónde termina la altura.

Desde la base y la cima de la esquina próxima, lleva guías hacia las dos fugas laterales. Elige el ancho visible de cada fachada dentro de esas direcciones. Los límites laterales del edificio deben orientarse hacia el mismo punto superior que la esquina próxima.

La forma no se cierra con rectángulos dibujados a ojo. Cada borde pertenece a una familia: anchura de una fachada, anchura de la otra o altura. Si una línea no sabes a cuál pertenece, detente antes de reforzarla.

Comprueba además qué superficies son visibles. En este contrapicado miramos las fachadas, no el plano horizontal de la azotea desde arriba. Dibujar un gran techo visible a la vez que todas las verticales suben hacia la fuga puede introducir una contradicción en la vista elegida.

Por qué no conviene acercar demasiado las fugas

Si sitúas los puntos laterales pegados al edificio, las fachadas se abren o estrechan muy deprisa. Si bajas mucho la fuga superior, el edificio se convierte en una punta. Esos efectos pueden interesarte para una imagen expresiva, pero dificultan estudiar una construcción cotidiana.

La solución no es enderezar algunas líneas al azar. Separa más los puntos y reconstruye el volumen completo, o reduce el objeto dentro del campo del esquema. También puedes añadir papel auxiliar a los lados para trabajar con fugas exteriores.

No hay una distancia única que sirva para todas las vistas. Haz primero un bloque pequeño y valora su aspecto antes de repartir ventanas. Modificar una fuga cuando ya has detallado veinte plantas obliga a rehacer muchas relaciones.

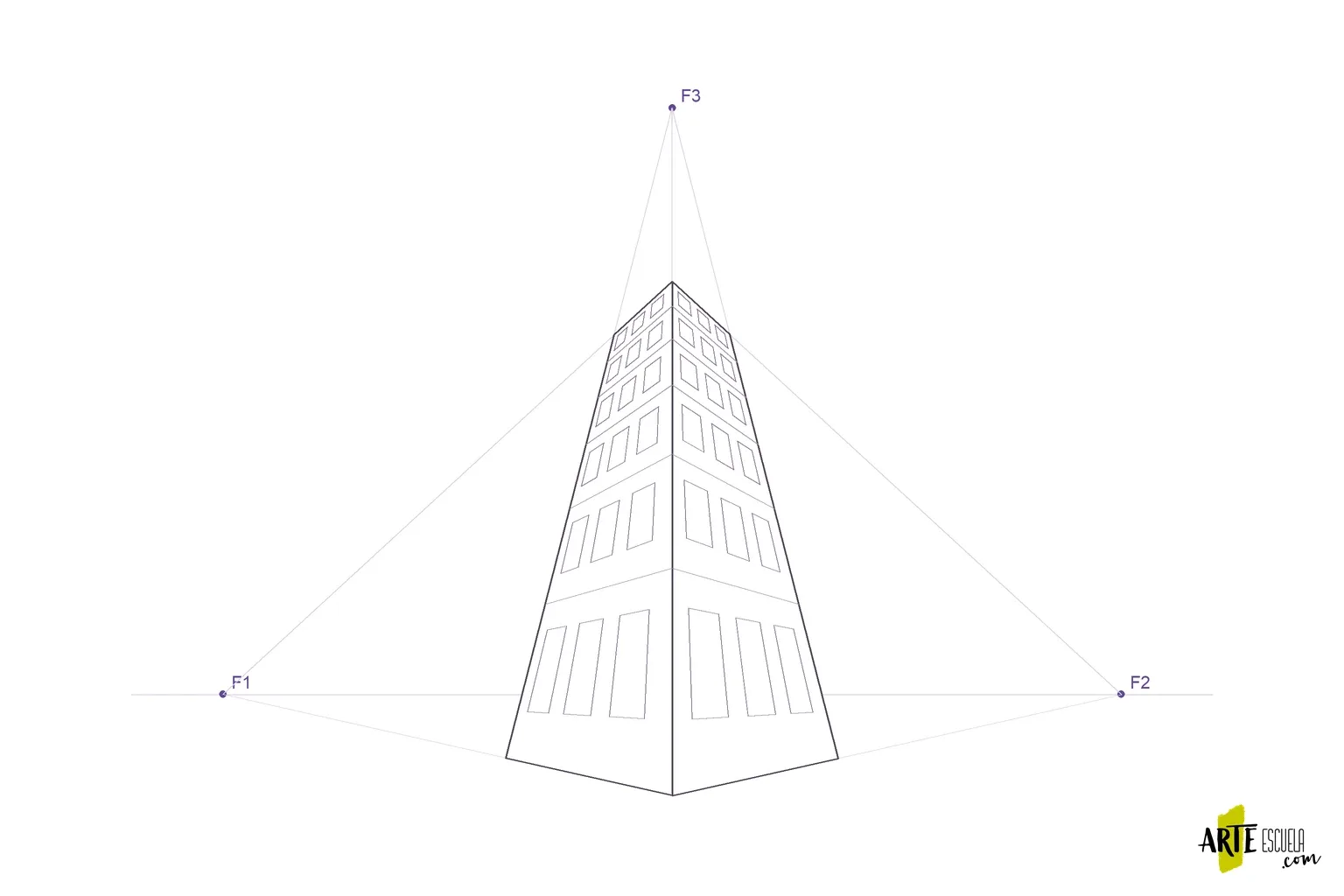

2. Reparte plantas y ventanas sobre las fachadas

Divide la altura de la esquina próxima con una separación que se reduzca progresivamente hacia arriba, según la proyección. Para una construcción exacta de plantas iguales necesitas transferir medidas mediante una escala auxiliar; repartir distancias iguales sobre la línea inclinada del dibujo no representa pisos de igual altura en el espacio.

En los diagramas las plantas se han calculado con una misma altura real. Puedes observar cómo las separaciones aparentes se comprimen. Si trabajas desde una fotografía, compara esa reducción antes de trazar las bandas.

Desde cada nivel de la esquina, lleva una guía hacia la fuga de su fachada. Haz lo mismo en el otro lado. Esas líneas establecen dinteles o bandas horizontales, según qué estés construyendo. El nivel de una planta continúa alrededor de la esquina, aunque cambie de dirección en el papel.

Los lados verticales de las ventanas también se orientan hacia la fuga superior. No añadas pequeños rectángulos perfectamente rectos sobre una fachada que converge: parecerán pegatinas independientes del edificio.

Construye primero una sola columna de ventanas y comprueba su disminución. Después repite la organización con los espacios que correspondan. Las ventanas de la fachada que se aleja no tienen por qué ocupar la misma anchura aparente que las de la fachada próxima.

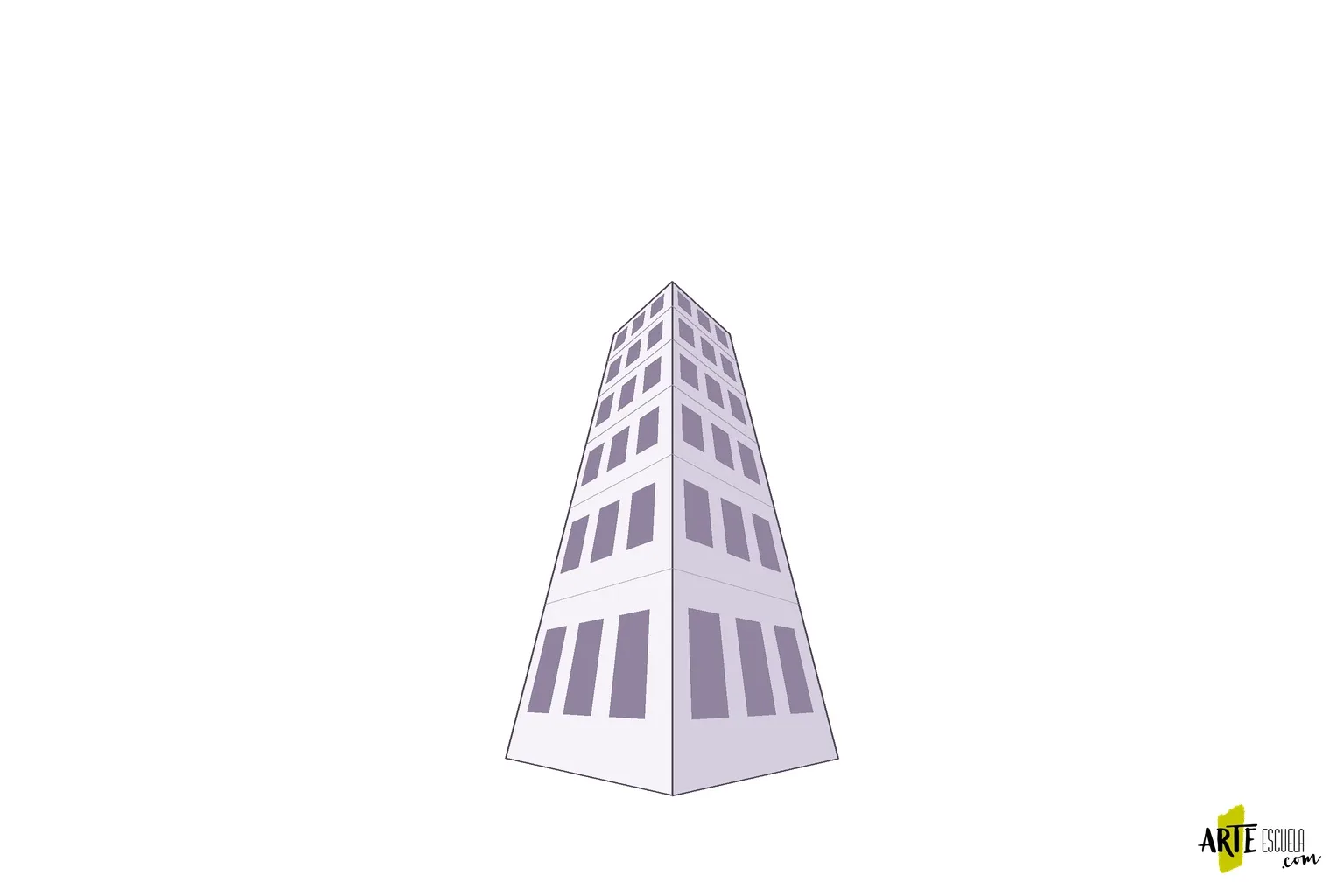

3. Diferencia planos sin perder las aristas

Retira las guías exteriores cuando la construcción esté clara. Deja una fachada algo más luminosa y otra con un tono medio. Esta separación ayuda a leer la esquina sin necesitar un contorno negro muy grueso.

Da un valor más oscuro a los huecos de ventanas, pero mantén variaciones pequeñas y controladas. Si sombreas unas como espejos brillantes y otras como agujeros negros sin una razón observada, la estructura pasa a segundo plano.

Reserva los acentos para la esquina próxima, los límites que explican el volumen y algunos huecos. Puedes suavizar el contraste de la parte alta para que no resulte excesivamente recortada, pero no borres las convergencias que producen el contrapicado.

El dibujo terminado debe seguir funcionando si tapas las ventanas. La altura se comunica mediante las masas y sus direcciones. Los detalles solo confirman una estructura que ya debía estar resuelta.

Una revisión por familias, no por ventanas sueltas

Elige tres aristas que suban por lugares distintos: la esquina próxima y un límite de cada fachada. Prolóngalas sobre una copia del dibujo. Si no apuntan a la misma zona superior, has mezclado orientaciones verticales.

Repite con tres bordes de una fachada y su fuga lateral. Comprueba luego la otra. Esta revisión separada es más útil que mirar todo el edificio y decidir que «algo falla», porque te indica qué familia de líneas debes corregir.

Si las ventanas se inclinan bien pero el edificio sigue pareciendo torcido, revisa el volumen exterior. No uses las ventanas como referencia para reparar una caja que ya estaba deformada desde el principio.

Preguntas de taller

¿La tercera fuga tiene que estar en el centro?

Puede quedar alineada con el centro de una composición sencilla, pero no es obligatorio. La posición depende de la orientación y el encuadre. Lo necesario es que todas las aristas de esa dirección compartan su fuga.

¿Puedo mezclar verticales paralelas y convergentes?

No si representan la misma dirección del mismo edificio en una única proyección. Otra cosa sería mostrar elementos físicamente inclinados. Antes de cambiar una línea, decide si estás representando una orientación distinta o corrigiendo un error.

¿Y si miro desde arriba?

La fuga vertical se sitúa por debajo en el esquema habitual de picado. También cambia qué caras horizontales se ven. Practica primero el bloque antes de trasladar las ventanas.

Qué repetir en la siguiente hoja

Haz dos versiones del mismo bloque: una con convergencia suave y otra más marcada. No añadas ventanas hasta que ambas se entiendan. Anota cuál se parece mejor a la vista que querías representar y qué distancia entre fugas te ayudó a conseguirlo.

Para situar este ejercicio dentro del paisaje urbano, puedes revisar nuestra explicación de paisaje y perspectiva. Si quieres seguir un recorrido que conecte construcción, dibujo y color, consulta el programa de Iniciación + Avanzado. Comparte tu bloque y el edificio terminado con @arteescuela_.
