Has dibujado la esquina de un edificio y parece sólida. Añades las ventanas y, de pronto, una fachada se dobla o una fila sube más de la cuenta. El problema suele estar en colocar cada hueco de manera independiente. En un edificio en perspectiva, las ventanas necesitan compartir las mismas guías que la pared.
Vamos a desarrollar un volumen sencillo de dos plantas: dos ventanas por planta en la fachada ancha y una en la estrecha. Usaremos dos puntos de fuga y diagonales para localizar centros. El objetivo es entender la repetición, no añadir muchos detalles arquitectónicos.
Materiales y punto de partida
- Papel A3 horizontal, o A4 con otra hoja debajo para prolongar las líneas.
- Lápiz HB para guías y 2B para definir y sombrear.
- Regla larga, goma y una hoja para proteger el dibujo.
Deja las guías muy suaves: deben ayudarte sin convertirse en las protagonistas. Trabajaremos con verticales paralelas porque mantendremos una vista sin inclinación pronunciada hacia arriba o abajo. Si todavía no manejas horizonte y fugas, repasa los ejercicios básicos de perspectiva antes de añadir ventanas.

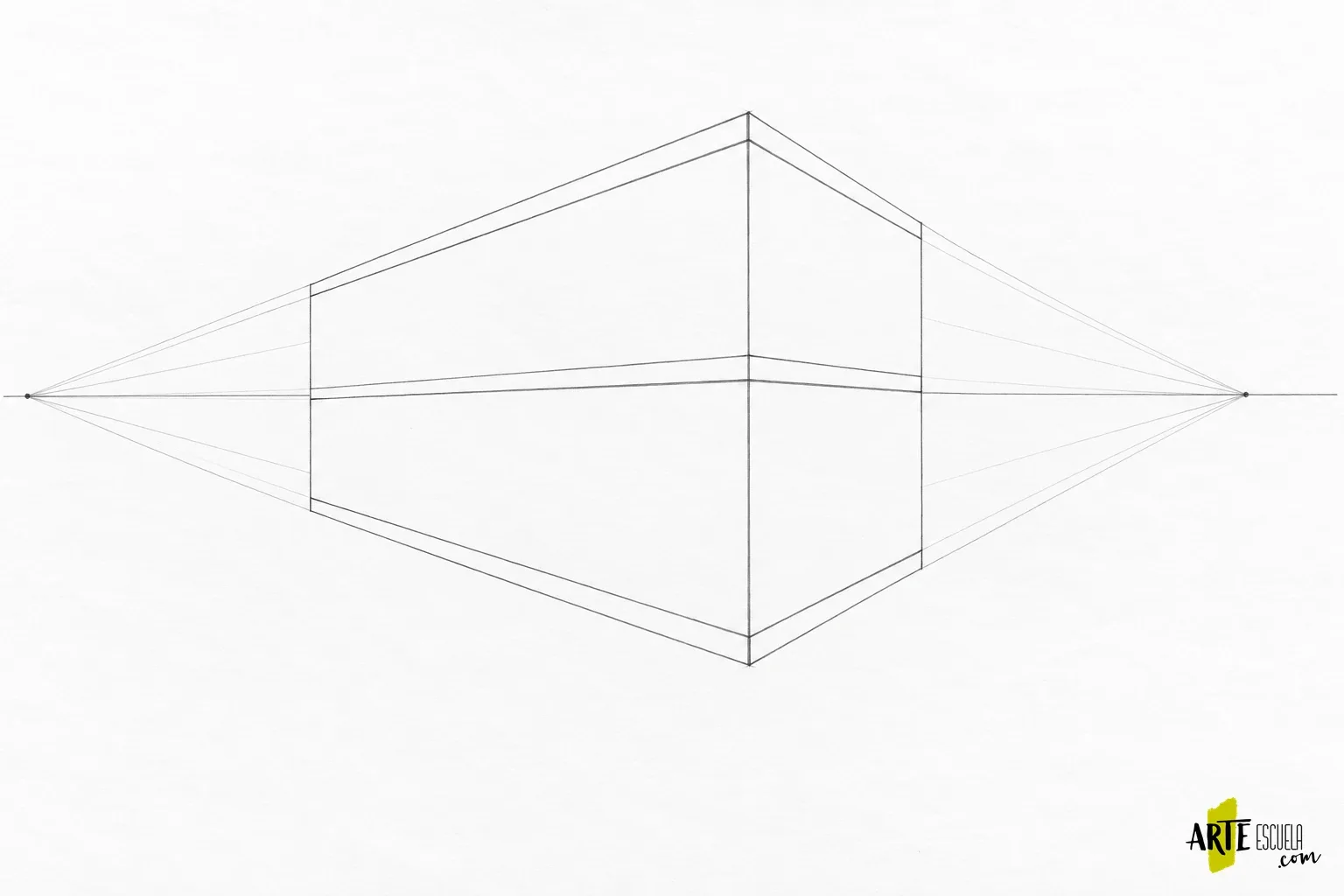

1. Define la esquina, las fachadas y las plantas
Traza una línea horizontal que represente la altura de los ojos. Sitúa un punto de fuga cerca de cada extremo del papel. Si los acercas mucho al edificio, la perspectiva puede parecer exagerada. Puedes prolongar el soporte con otra hoja para alejarlos.
Dibuja la arista vertical de la esquina algo a la derecha del centro. Marca su extremo superior e inferior. Desde ambos, lleva líneas suaves hacia cada punto de fuga. Elige dónde termina cada fachada trazando una vertical entre sus dos guías. Deja la izquierda más ancha que la derecha.
Marca en la arista de la esquina la separación de plantas. Desde esa altura traza una línea hacia cada punto de fuga. Así la misma división continúa por las dos paredes. Puedes añadir una segunda línea muy cercana para sugerir una banda horizontal, como en la referencia.
Comprueba la dirección de cada familia: todo borde horizontal situado en la fachada izquierda va hacia la fuga izquierda; los de la derecha, hacia la derecha. Las aristas verticales permanecen verticales. Aún no necesitas ventanas ni sombras.
2. Divide los planos y coloca guías comunes para las ventanas
Para localizar el centro de una fachada rectangular vista en perspectiva, une sus esquinas opuestas con dos diagonales. El punto donde se cruzan corresponde a su centro. Traza por él una vertical: dividirá el ancho de la pared en dos partes iguales en el edificio, aunque sobre el papel no midan lo mismo.
Repite el procedimiento dentro de cada mitad si necesitas localizar el centro de cada zona de ventana. Trabaja con las esquinas de ese nuevo rectángulo, no con una división de la regla medida directamente sobre el dibujo. La parte que se aleja se comprime visualmente.
En la arista cercana marca la altura superior e inferior que quieres para las ventanas de una planta. Lleva esas dos alturas hacia la fuga correspondiente. Esas guías compartirán todas las ventanas de la fila: el borde superior se llama dintel y la base, alféizar.
Para repartir anchos de forma regular, subdivide cada módulo con sus diagonales y utiliza las subdivisiones interiores como referencia para las jambas, los lados verticales del hueco. Reserva márgenes de pared entre ventanas. El centro visual sobre el papel no siempre coincide con el centro del plano: utiliza la construcción.
En la fachada estrecha deja una ventana por planta. Basta con localizar el centro de su plano y reservar dos márgenes laterales. No copies el ancho en centímetros de la fachada ancha: cada cara tiene una orientación diferente.

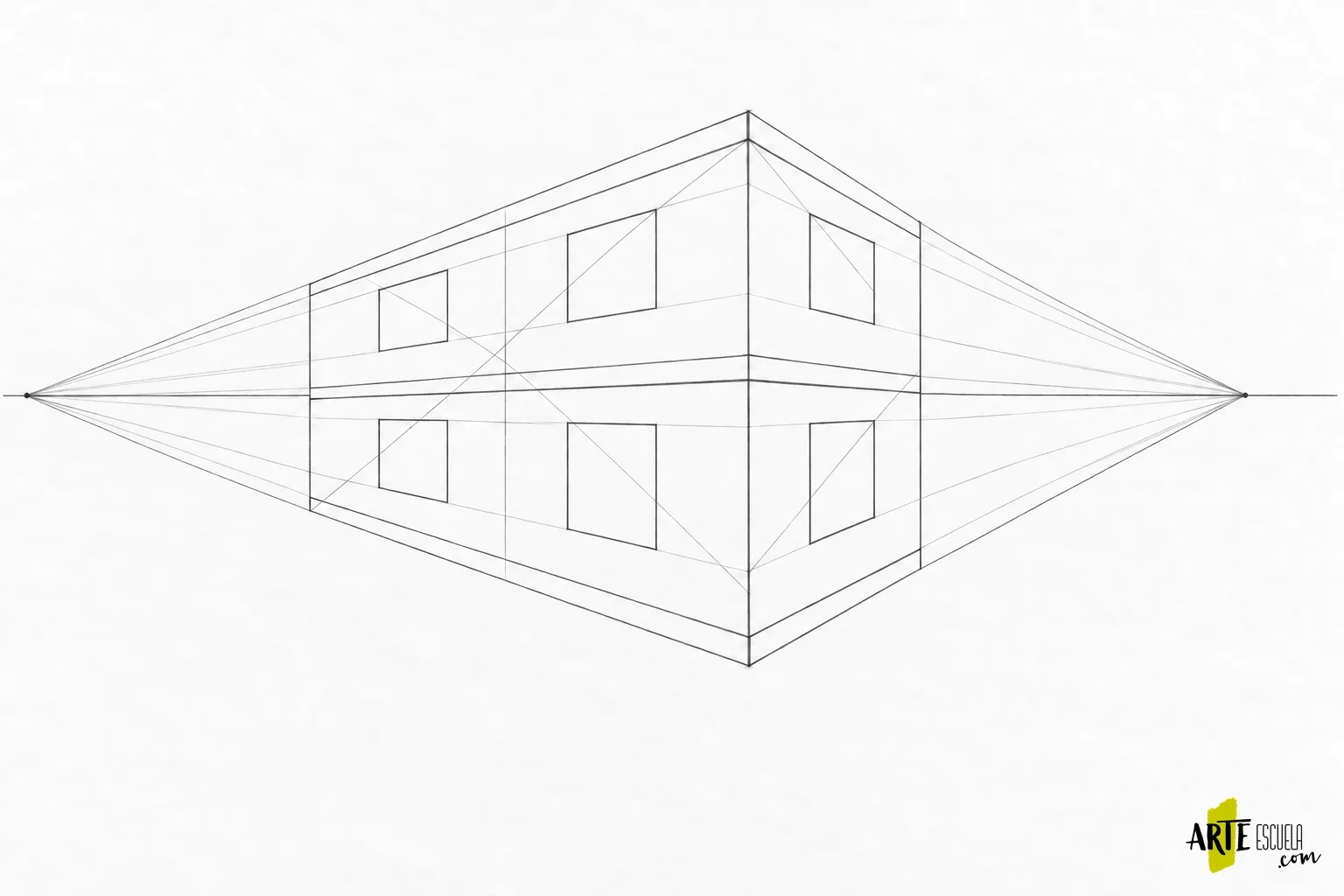

Repite el proceso en la segunda planta manteniendo las verticales de las ventanas alineadas cuando el diseño lo requiera. En la imagen se ven guías y diagonales todavía presentes; tú puedes conservar solo las necesarias para comprobar cada paso.
3. Define huecos y marcos sin cambiar las fugas
Repasa con HB o 2B los bordes definitivos de las ventanas. Antes de oscurecer cada uno, prolonga mentalmente su dirección. Arriba y abajo deben dirigirse a la fuga de la pared; los laterales permanecen verticales. Si una ventana parece girada, corrige esa relación antes de sombrear.
Dibuja un marco fino dentro de cada hueco. Sus bordes siguen la misma perspectiva. No hagas todos los marcos idénticos en milímetros: la reducción aparente también les afecta. Para un primer estudio basta con sugerir el espesor en dos lados y evitar detalles de carpintería.

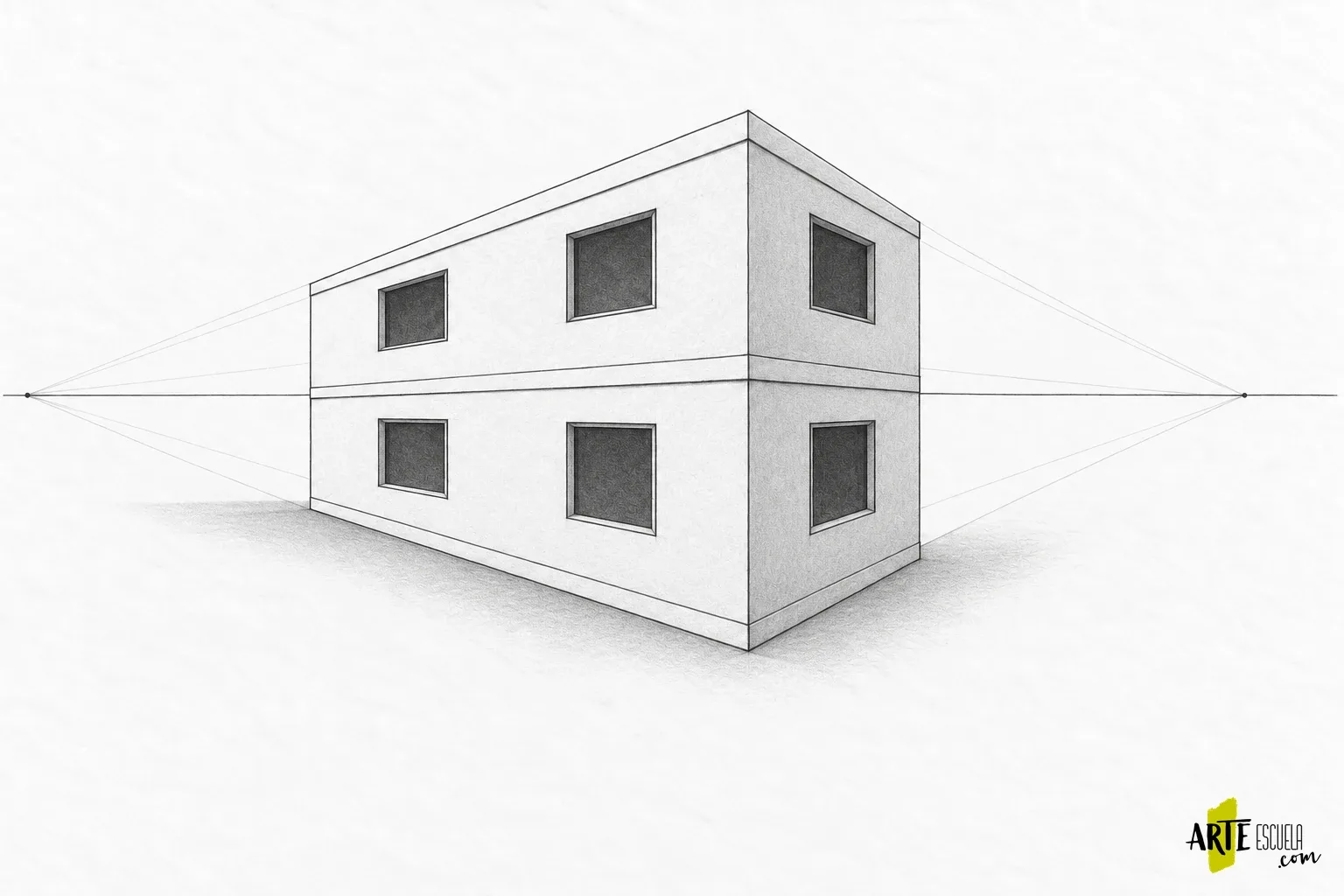

Rellena los interiores con un gris oscuro uniforme y conserva una pequeña diferencia en algún borde para sugerir profundidad. Da un gris medio suave a la fachada derecha y deja más clara la izquierda. Esta separación tonal ayuda a leer la esquina, pero no debe ocultar una construcción incorrecta.
Aclara las diagonales que atraviesan las paredes y conserva unas pocas líneas de fuga exteriores como referencia de estudio. Añade una sombra discreta junto a la base. No necesitas dibujar ladrillos, persianas o cables: la repetición de los huecos ya proporciona información suficiente.
Compara el resultado desde lejos y luego acerca la regla a las líneas que te generen dudas. Las imágenes orientan el proceso; la comprobación de tus fugas debe hacerse sobre tu propio trazado.
Errores que hacen que la fachada pierda estabilidad
- Ventanas iguales sobre el papel: las lejanas deberían comprimirse. Usa subdivisiones del plano en lugar de repetir una medida frontal.
- Una fila parece subir: revisa que todos los dinteles compartan su guía hacia la misma fuga.
- La esquina se inclina: comprueba las verticales con la regla y mantén el mismo criterio en ambas paredes.
- Demasiadas líneas: aclara las guías por fases; no refuerces todas antes de decidir cuáles son definitivas.
¿Las dos fachadas tienen que verse igual de anchas?
No. Depende de la posición desde la que mires el edificio. Una vista de esquina suele mostrar una cara más abierta que la otra. Lo importante es que sus líneas sean coherentes con los puntos de fuga elegidos.
¿Puedo usar este método para puertas o balcones?
Sí, las guías de altura y la subdivisión sirven para organizar elementos repetidos en el mismo plano. Un balcón que sobresale añade otros planos y requiere construir también su profundidad; no lo dibujes simplemente pegado como un símbolo frontal.
Cuando resuelvas esta esquina, prueba otra con distinta anchura de fachadas manteniendo solo seis ventanas. Para seguir conectando perspectiva, composición y observación con la pintura, consulta el programa de pintura y dibujo Iniciación + Avanzado.
